Sensor de Fluxo FH12B02 Indicado para Médias Vazões de Água - 1/2"G

Certificación CE

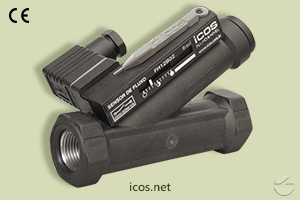

Sensor de Fluxo (Fluxostato) para médias vazões FH12B02

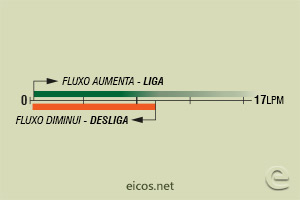

Sensibilidade de vazão (EM ÁGUA) do Sensor de Fluxo (Fluxostato) FH12B02

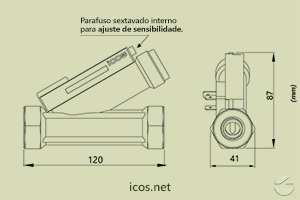

Dimensões do Sensor de Fluxo (Fluxostato) para médias vazões FH12B02

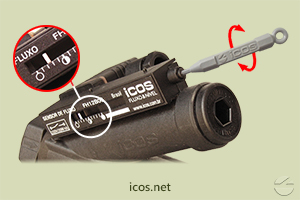

Ajuste de setpoint de vazão do Sensor de Fluxo (Fluxostato) para médias vazões FH12B02

1 Peça

R$ 673,20 pagto. antecipado
R$ 792,00 a prazo ou cartão

2 — 5 pçs.

R$ 589,90 pagto. antecipado
R$ 694,00 a prazo ou cartão

+6 pçs.

R$ 530,40 pagto. antecipado
R$ 624,00 a prazo ou cartão
Venda mínima: R$100,00Cotar / Comprar
Visão Geral

Descrição

A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

O Sensor de Fluxo ICOS FH12B02 possui conexão 1/2"G e é indicado para médias vazões de água. O Sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.

O Sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.

Saída em plug DIN 43650 (conector DIN 43650 acompanha o sensor). Para aplicação em óleo, consulte modelo FH12B04 e FH12B06.

Especificações Técnicas

  • Material: PPA - Poliftalamida
  • Área de passagem interna: 114mm²
  • Pressão máx. de trabalho: 25bar
  • Temp. de trabalho: 0°C a 100°C | 140°C @1h
  • Mola: Inox AISI 302
  • Peso: 280g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA - SPST
  • Conexão elétrica: Conector DIN 43650 - B
  • Grau de proteção: IP66
  •
  • Montagem: Horizontal ou vertical c/ fluxo ascendente
  • Rosca de conexão: G 1/2" fêmea (BSP - Paralela)
  • Anel de vedação: O'Ring (NBR) - Montagem e Vedação
  • Garantia: 1 ano

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima Corrente de Pico
110Vac 20VA 0,2A 0,5A @20ms
220Vac 20VA 0,1A 0,5A @20ms
5Vdc 2,5W 0,5A 1A @20ms
12Vdc 5W 0,5A 1A @20ms
24Vdc 10W 0,5A 1A @20ms
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
    • Corrente de pico: 0,5A @20ms
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
    • Corrente de pico: 0,5A @20ms
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A
    • Corrente de pico: 1A @20ms

24Vac: Não recomendado

Com o Sensor, acompanha o Filtro Supressor K8.
