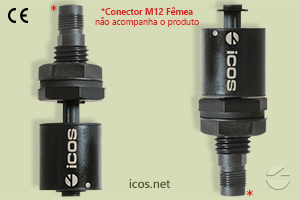

Sensor de Nível LC36-M12 Com Resistência Mecânica e Ligação em Plug M12

Sensor de Nível Eicos LC36-M12 para controle de nível de líquidos

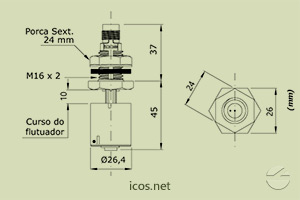

Dimensões do Sensor de Nível LC36-M12

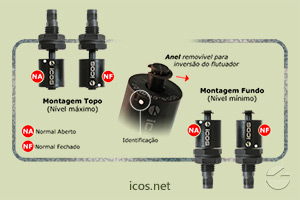

Funcionamento NA ou NF do Sensor de Nível LC36-M12

1 — 19 pçs.

R$ 132,00

20 — 99 pçs.

R$ 79,00

+ 100 pçs.

R$ 66,00

Necessário um Conector M12 para ligar

Por favor, escolha uma opção
Venda mínima: R$900,00Cotar / Comprar
Visão Geral

Descrição

Movimento do flutuador magnético abre/fecha um contato elétrico.

Com haste de 45mm de altura, com o Sensor de Nível Eicos LC36-M12 você detecta 1 nível de água ou líquidos em geral no topo (máximo) ou fundo (mínimo) de seu reservatório, sendo ideal para temperaturas até 90°C.

O Sensor indica através de sinal ON/OFF quando o nível de líquido foi atingido, sendo instalado pelo interior, através de furo de Ø16mm.

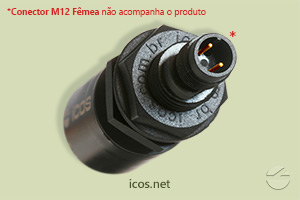

Saída elétrica em conexão plug M12 macho (conector M12 fêmea vendido separadamente).

Especificações Técnicas

  • Material: PPA - Poliftalamida Porca em PA
  • Pressão máx. de trabalho: 2bar
  • Temp. de trabalho: -10°C a 90°C
  • Cor: Preto
  • Densidade mín. do líquido (SG): 0,70
  • Peso: 30g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA/NF - SPST
  • Conexão elétrica: Plug M12 macho (2 pinos)
    Conector M12 fêmea NÃO incluso
  • Grau de proteção: IP66
  •
  • Montagem: Vertical interna em furo de Ø16mm
  • Vedação: Arruela NBR (borracha nitrílica)
  • Espessura máx. parede reservatório: 9mm
  • Raio mín. reservatório cilíndrico: -
  •
  • Garantia: 2 anos

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
