Sensor de Fluxo FC34B02 Indicado para Médias Vazões de Água - 3/4"G

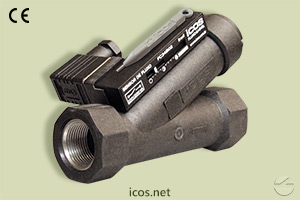

Sensor de Fluxo (Fluxostato) para médias vazões FC34B02

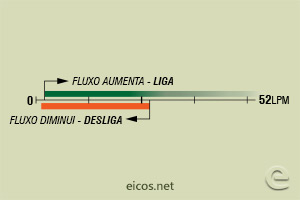

Sensibilidade de vazão (EM ÁGUA) do Sensor de Fluxo (Fluxostato) FC34B02

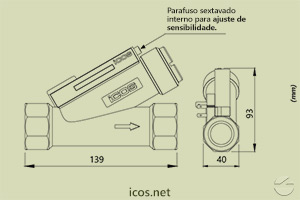

Dimensões do Sensor de Fluxo (Fluxostato) para médias vazões FC34B02

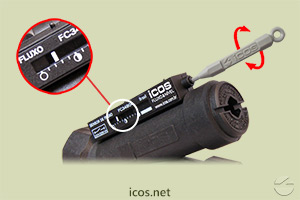

Ajuste de setpoint de vazão do Sensor de Fluxo (Fluxostato) para médias vazões FC34B02
Produto descontinuado

Substituído por:

Sensor de Fluxo FC34B02-M12

Indicado para médias vazões de água.

Visão Geral

Descrição

A passagem do fluido desloca um êmbolo magnético fechando um contato elétrico.

O sensor de fluxo Eicos FC34B02 possui conexão 3/4"G e é indicado para médias vazões de água. O sensor possui uma escala de trabalho que permite ajustar na própria peça qual vazão ideal a ser detectada em sua aplicação.

O uso do sensor de fluxo Eicos atua de forma preventiva de falhas em sistemas de lubrificação e refrigeração.

O sensor funciona Normalmente Aberto (NA), com sinal ON quando a vazão (em litros por minuto) estiver acima do ajustado na peça e sinal OFF quando a vazão diminuir para abaixo da vazão ajustada na peça.

Saída em plug DIN 43650 (conector DIN 43650 acompanha o sensor). Para aplicação em óleo, consulte modelo FC34B04.

Especificações Técnicas

  • Material: PPA - Poliftalamida
  • Área de passagem interna: 266mm²
  • Pressão máx. de trabalho: 25bar
  • Temp. de trabalho: 0°C a 100°C | 140°C @1h
  • Mola: Inox AISI 302
  • Peso: 450g
  •
  • Saída: Contato On/Off
  • Características elétricas: NA - SPST
  • Conexão elétrica: Conector DIN 43650 - B
  • Grau de proteção: IP66
  •
  • Montagem: Horizontal ou vertical c/ fluxo ascendente
  • Rosca de conexão: G 3/4" fêmea (BSP - Paralela)
  • Anel de vedação: O'Ring (NBR) - Montagem e Vedação
  • Garantia: 2 anos

Tensões de Comutação

Tensão de Trabalho Potência Máxima Corrente Máxima
110Vac 20VA 0,2A
220Vac 20VA 0,1A
5Vdc 2,5W 0,5A
12Vdc 5W 0,5A
24Vdc 10W 0,5A
  • Tensão de Trabalho: 110Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,2A
  • Tensão de Trabalho: 220Vac
    • Potência máxima: 20VA
    • Corrente máxima: 0,1A
  • Tensão de Trabalho: 5Vdc
    • Potência máxima: 2,5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 12Vdc
    • Potência máxima: 5W
    • Corrente máxima: 0,5A
  • Tensão de Trabalho: 24Vdc*
    • Potência máxima: 10W
    • Corrente máxima: 0,5A

24Vac: Recomendado uso com Relé Acoplador Schneider modelo RSLZVA1.

Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W em série.
